平滑型氨基矽油的製作平滑型原油一般用線性體(ti) 作為(wei) 原料。先將線性體(ti) 抽入釜中，開動攪拌，加入呱嗪基偶聯劑，偶聯劑一般不需要水解，升溫至70-80℃，加入催化劑，催化劑為(wei) 四甲基氫氧化銨、氫氧化鉀、氫氧化...
平滑型氨基矽油的製作
平滑型原油一般用線性體(ti) 作為(wei) 原料。先將線性體(ti) 抽入釜中，開動攪拌，加入呱嗪基偶聯劑，偶聯劑一般不需要水解，升溫至70-80℃，加入催化劑，催化劑為(wei) 四甲基氫氧化銨、氫氧化鉀、氫氧化鋰，根據黏度不同，選擇不同的催化劑，加入量為(wei) 萬(wan) 分之一左右。繼續升溫至110-120℃，保溫1小時後，抽真空，真空時間視油的黏度而定，一般為(wei) 10-60分鍾。油的黏度達到要求後，冷卻至80℃以下出料，備用。
用線性體(ti) 製作幾下幾種矽油：
0.03-0.05N，粘度在50-100萬(wan) CP；
0.1-0.15N，粘度在5-10萬(wan) CP；
0.4-0.45N，粘度在2-5萬(wan) CP；
通常指每100kg的線性體(ti) 加入1kg偶聯劑為(wei) 0.1N。
鬆軟型氨基矽油的製作
鬆軟型原油一般采用D4或DMC為(wei) 原料。用D4或DMC製作氨基矽油的生產(chan) 方法是：

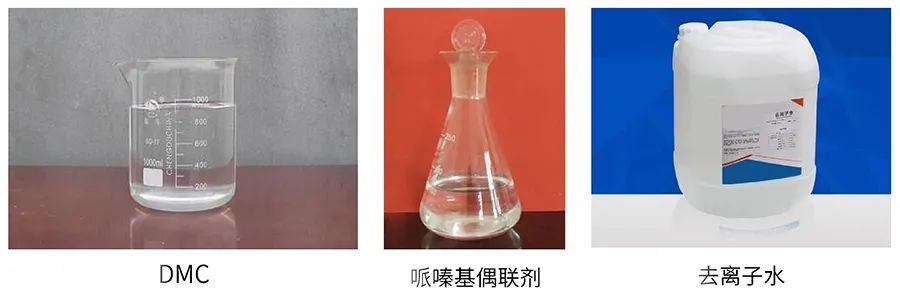

1、偶聯劑的水解
先將100kg 呱嗪基偶聯劑投入反應釜中，加入20kg的去離子水，開動攪拌，打開接收器的排空閥，升溫，至80℃時，開啟冷凝器的冷卻水，繼續升溫到130℃時，關(guan) 閉排空閥，開啟真空，在抽真空的過程中，將物料溫度升至150℃，冷卻至80℃以下，出料、稱重。
收率=脫水後的重量/投入量 （一般在0.8）

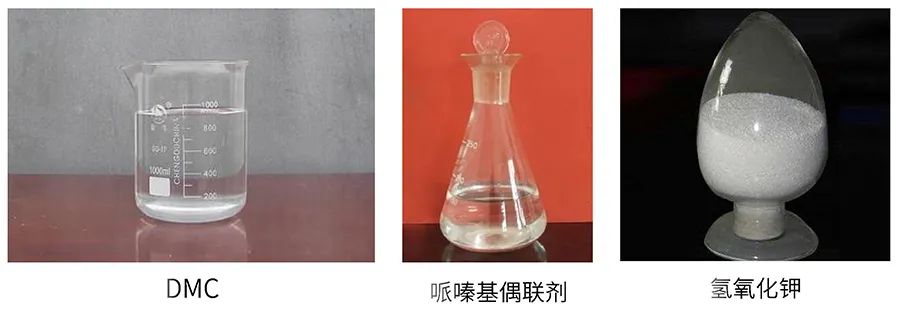

2、氨基矽油的合成
將200kg的DMC抽入反應釜中，升溫至80℃時，加入（20g氫氧化鉀+180g水），升溫至145~150℃，保溫1小時後，測粘度在2000~5000CP。不需要降溫，加入徹底水解的呱嗪基偶聯劑，如做0.6N（12kg*收率），再補加氫氧化鉀（20g氫氧鉀+20g水 ），在145+150℃，保溫1小時，粘度在5000以上。即可冷卻至80℃以下，出料如果粘度要求高的可在降溫前，抽真空反應，抽至所需粘度。如果粘度要求小的，可在降溫前加入MM或MDM封頭劑，再補加催化劑，粘度會(hui) 降低。
用D4或DMC生產(chan) 的油有：0.6N粘度為(wei) 5000至1000CP，0.9N粘度為(wei) 1000CP。
冰感矽油的製作
A、爽滑型
0.03-0.05N原油，
粘度50-100萬(wan) CP 40kg
0.1-0.15N原油，
粘度5-10萬(wan) CP 40kg
0.4-0.45N原油，
粘度2-5萬(wan) CP 20kg
乳化劑T05 10kg
T07 10kg
冰醋酸 0.8kg
甘油 100-200kg
水 150kg
將配方中的各種原油攪拌均勻後，加入乳化劑，攪拌5-10分鍾，加入酸水，加入甘油，高速攪拌分散30-60分鍾，再將剩餘(yu) 的水慢慢加入，直至將水全部加完，調pH值為(wei) 5-6，過濾，包裝。
B、鬆柔型
鬆柔型加入高氨值矽油，也不能加的太多，否則棉感太強，參考配方如下：
0.03-0.05N原油，
粘度50-100萬(wan) CP 40kg
0.1-0.15N原油，
粘度5-10萬(wan) CP 30kg
0.4-0.45N原油，
粘度2-5萬(wan) CP 20kg
乳化劑T05 10kg
T07 15kg
冰醋酸 1kg
甘油 100-200kg
水 150kg
乳化工藝：
先加入10-20kg的水到高速攪拌釜中，加入T05、T07，攪拌均勻後，將各種氨基矽油加到釜中，高速攪拌20分鍾，加入冰醋酸，再將甘油分幾次加入，高速攪拌40-60分鍾，將水慢慢加入，直至水全部加完，調pH值6-7，靜止，過濾，包裝。
氨基矽油不同氨值的適用範圍參考
0.02-0.1N 適用於(yu) 做增深劑
0.1-0.2N 適用於(yu) 做平滑劑
0.2-0.3N 滌綸尼龍柔軟劑
0.3-0.4N 棉的柔軟劑
0.4-0.6N 棉、毛鬆軟整理劑
0.6-0.9N 腈綸、人棉鬆軟整理
三胺呱嗪0.3-0.5N 棉、人棉、腈綸鬆軟整理
呱嗪0.3-0.5N 棉、人棉柔軟整理
偶聯劑對合成氨基矽油品質的影響
1、602偶聯劑
602為(wei) 常用的矽烷偶聯劑，優(you) 點手感好、對各類織物通用性強，缺點黃變性大，應用上受到很大的製約。
2、KH550
用於(yu) 製作氨基矽油時偶聯劑不能加水，通常在乳液聚合中大量使用，優(you) 點黃變小具有自交聯高回彈性，用於(yu) 爽滑回彈硬挺整理。
3、呱嗪基偶聯劑
由於(yu) 呱嗪基偶聯劑中氨基沒有外露，具有黃變小、半親(qin) 水的特性，大量使用在棉織物和腈綸、人棉整理。
4、三氨呱嗪
三氨呱嗪比呱嗪基偶聯劑多一個(ge) 基團，因此更具有蓬鬆性能，大量用於(yu) 棉、人棉的蓬鬆整理。
5、560偶聯劑
560偶聯劑是帶環氧基團的自交聯型偶聯劑，對織物整理不黃變，多數在乳液聚合中使用，對整理後的織物具有幹爽、滑、彈性。
乳化劑的選擇1、TO異構十三醇係列
由於(yu) TO係列具有極強的乳化滲透性能，大量用作平滑劑的乳化劑羊毛絲(si) 光柔軟劑等，缺點用TO係列乳化的氨基矽油陽離子的極性較強，容易博色、粘輥 ，在長車整理劑上少用。
2、XL異構十醇係列
乳化滲透力適中，在棉化纖整理劑中大量使用。
3、脂肪醇AEO係列
乳化滲透力較差，特別是用於(yu) 棉織物的柔軟劑可以減少粘輥現象。
4、乳化劑的選擇在平滑柔軟劑中至關(guan) 重要，一般在一個(ge) 平滑柔軟劑中選用兩(liang) 個(ge) 係列效果更為(wei) 理想。
冰感矽油的冰感添加劑
冰感矽油的冰感從(cong) 何而來，就是矽油乳液中添加了不易揮發，沸點在200℃以上的溶劑，如而乙二醇單丁醚，沸點在230℃；白油，別名石蠟油，白色油，礦物油，沸點≥250℃；甘油一般采用工業(ye) 甘油，工業(ye) 甘油以丙烯為(wei) 原料的合成法，所得甘油稱合成甘油，沸點為(wei) 290℃。在矽油乳液中添加一種或多種不易揮發的溶劑，用於(yu) 織物的後整理，麵料表麵所吸附的矽油乳液經高溫定型後，與(yu) 纖維表麵的羥基反應，結合成膜，所吸附的溶劑仍然殘留在纖維表麵上，從(cong) 而體(ti) 現出冰涼的感覺。當纖維經過洗滌之後，這種感覺就沒有了，所以就不耐洗。
