用D4或DMC製作氨基矽油的生產(chan) 方法如下：1、偶聯劑的水解先將100kg呱嗪基偶聯劑投入反應釜中，加入20kg的去離子水，開動攪拌，打開接收器的排空閥，升溫，至80℃時，開啟冷凝器的冷卻水，繼續升溫到130℃時...
用D4或DMC製作氨基矽油的生產(chan) 方法如下：
1、偶聯劑的水解
先將100kg呱嗪基偶聯劑投入反應釜中，加入20kg的去離子水，開動攪拌，打開接收器的排空閥，升溫，至80℃時，開啟冷凝器的冷卻水，繼續升溫到130℃時，關(guan) 閉排空閥，開啟真空，在抽真空的過程中，將物料溫度升至150℃，冷卻至80℃以下，出料、稱重。
收率=脫水後的重量/投入量 （一般在0.8）
2、氨基矽油的合成
將200kg的DMC抽入反應釜中，升溫至80℃時，加入（20g氫氧化鉀+180g水），升溫至145~150℃，保溫1小時後，測粘度在2000~5000CP。不需要降溫，加入徹底水解的呱嗪基偶聯劑，如做0.6N（12kg*收率），再補加氫氧化鉀（20g氫氧鉀+20g水 ），在145+150℃，保溫1小時，粘度在5000以上。即可冷卻至80℃以下，出料如果粘度要求高的可在降溫前，抽真空反應，抽至所需粘度。如果粘度要求小的，可在降溫前加入MM或MDM封頭劑，再補加催化劑，粘度會(hui) 降低。
用D4或DMC生產(chan) 的油有：0.6N粘度為(wei) 5000至1000CP，0.9N粘度為(wei) 1000CP。
氨基矽油不同氨值的適用範圍參考
偶聯劑對合成氨基矽油品質的影響
1、602偶聯劑
602為(wei) 常用的矽烷偶聯劑，優(you) 點是手感好、對各類織物通用性強，缺點是黃變性大，應用上受到很大的製約。
2、KH550
用於(yu) 製作氨基矽油時偶聯劑不能加水，通常在乳液聚合中大量使用，優(you) 點是黃變小，具有自交聯高回彈性，用於(yu) 爽滑回彈硬挺整理。
3、呱嗪基偶聯劑
由於(yu) 呱嗪基偶聯劑中氨基沒有外露，具有黃變小、半親(qin) 水的特性，大量使用在棉織物和腈綸、人棉整理。
4、三氨呱嗪
三氨呱嗪比呱嗪基偶聯劑多一個(ge) 基團，因此更具有蓬鬆性能，大量用於(yu) 棉、人棉的蓬鬆整理。
5、560偶聯劑
560偶聯劑是帶環氧基團的自交聯型偶聯劑，對織物整理無黃變，多數在乳液聚合中使用，對整理後的織物具有幹爽、滑、彈性。
乳化劑的選擇
1、TO異構十三醇係列
由於(yu) TO係列具有極強的乳化滲透性能，大量用作平滑劑的乳化劑、羊毛絲(si) 光柔軟劑等，缺點是用TO係列乳化的氨基矽油陽離子的極性較強，容易博色、粘輥 ，在長車整理劑上少用。
2、XL異構十醇係列
乳化滲透力適中，在棉化纖整理劑中大量使用。
3、脂肪醇AEO係列
乳化滲透力較差，特別是用於(yu) 棉織物的柔軟劑，可以減少粘輥現象。
4、乳化劑的選擇在平滑柔軟劑中至關(guan) 重要，一般在一個(ge) 平滑柔軟劑中選用兩(liang) 個(ge) 係列，效果更為(wei) 理想。
絲(si) 光矽油的製作

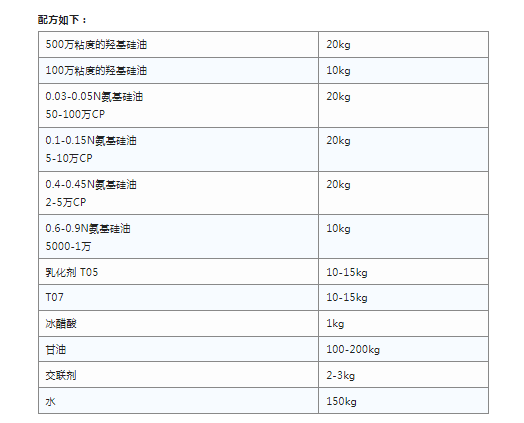

配方如下：
將配方中的各種氨基矽油和羥基矽油加入到帶有高速分散、刮壁裝置的乳化釜中，高速攪拌2小時，物料溫度會(hui) 迅速升溫，溫度會(hui) 達到90℃左右。此時，氨基矽油與(yu) 羥基矽油會(hui) 有反應，重新分布結構，氨基矽油中的氨基會(hui) 轉移至羥基矽油中，羥基矽油的羥基有部分與(yu) 氨基結合。物料混合降解後，降溫至40℃以下，加入交聯劑，加入乳化劑，攪拌10-20分鍾，將1kg冰醋酸加到10kg的水中，即所說的酸水，慢慢加到乳化釜中，攪拌10-20分鍾，再將甘油分次分批加入，再將水慢慢加入。靜止、過濾、包裝。
羥基矽油及交聯劑的作用
羥基矽油決(jue) 定著麵料整理的風格及折射率，具體(ti) 表現在麵料的厚實感、回彈性、光澤性以及爽滑性。
麵料的肉感、厚實感、鏡麵感、平滑性在於(yu) 使用500萬(wan) 粘度的羥基矽油；麵料的爽滑性、光亮感、增深在於(yu) 使用100萬(wan) 粘度的羥基矽油；以及低氨值的氨基矽油；麵料的幹爽性或者說不粘手的矽油，在於(yu) 交聯劑，交聯劑常用的有高含氫矽油、KH550、KH560、甲基三乙氧基等。麵料的柔軟、蓬鬆手感風格，在於(yu) 中氨值和高氨值的氨基矽油。
絲(si) 光矽油的應用
原則上講，絲(si) 光矽油就是冰感矽油，主要用於(yu) 絲(si) 光棉、棉拉架、仿絲(si) 光、羊毛衫、毛線、毛呢、皮革手感劑、牛仔後整理。
